JCJ708/716DO 智能控制器、无锡数据采集器
产品型号:
产品报价:
产品特点:
JCJ708/716DO 智能控制器采用先进的微电脑技术及芯片,性能可靠 ,抗干扰能力强, 标准MODBUS-RTU通讯协议,可与各种组态软件配套使用,组成集中式计算机控制系统,可对多路工业过程量进行控制通讯。
标准35mm导轨安装方式,方便控制柜,机柜安装。
  JCJ708/716DO 智能控制器、无锡数据采集器的详细资料:

JCJ708/716DO 智能控制器采用先进的微电脑技术及芯片,性能可靠 ,抗干扰能力强, 标准MODBUS-RTU通讯协议,可与各种组态软件配套使用,组成集中式计算机控制系统,可对多路工业过程量进行控制通讯。

标准35mm导轨安装方式,方便控制柜,机柜安装。

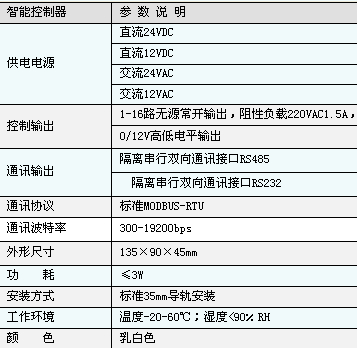

技术参数:

通讯说明:
JCJ708D/716D智能控制器通过标准的RS232或RS422/485通讯口,可直接接计算机通讯,通讯波特率及地址(默认波特率为9600,通讯地址为1),用户可在计算机上自由设定。 所有设定掉电后不丢失。

采集器采用标准MODBUS-RTU通讯协议,在使用组态软件时,须选用的设备为MODICON(莫迪康)的PLC,MODBUS-RTU。

Addr、baud(设备ID,通讯波特率)数据为整型16位,寄存器类型为4x寄存器(对应功能码为03,06),寄存器地址分别为4X01,4X02。

16路开关量数据为bit型,寄存器类型为0x寄存器(对应功能码为01,05),数据保持寄存器从0X01开始,到0X16。

例:仪表地址Addr=1,波特率bAud=9600,当前输出状态为全部有效,则相关指令如下所示:

1、 读Addr/bAud值:

发送:01 03  00 00/00 01  00 01  84 0A/D5 CA

仪表地址 协议指令   参数地址   读取数量  CRC校验码

返回:01 03 02  00 01/25 80  79 84/A3 74

仪表地址 协议指令 字节计数   参数数值    CRC校验码

2、 写Addr/bAud值: Addr=1/bAud=9600

发送:01 06  00 00/00 01  00 01/25 80   48 0A/C3 3A

仪表地址 协议指令  参数地址   参数数值    CRC校验码

返回:01 06  00 00/00 01  00 01/25 80   48 0A/C3 3A

仪表地址 协议指令  参数地址   参数数值    CRC校验码

3、 读DO1-16状态:

发送:01 01 00 00 00 10 3D C6

仪表地址 协议指令 起始地址  读取数量  CRC校验码

返回:01 01 02 FF FF B8 4C

仪表地址 协议指令  字节计数 DO状态  CRC校验码

4、 写DO1-DO16状态;

发送:01 0F 00 00 00 10 02 FF FF E3 90

仪表地址 协议指令 起始地址 通道数量 字节计数 状态  CRC检验码

返回:01 0F 00 00 00 10 54 07

仪表地址 协议指令 起始地址 通道数量 CRC检验码

5、 写单个DO状态,写DO1=1;

发送:01 05 00 00 FF 00 8C 3A

仪表地址 协议指令 DO地址  状态    CRC校验码

返回:01 05 00 00 FF 00 8C 3A

仪表地址 协议指令 DO地址  状态    CRC校验码

    注:写单个DO时,要设置为输出闭合则应写FF 00,断开则为00 00

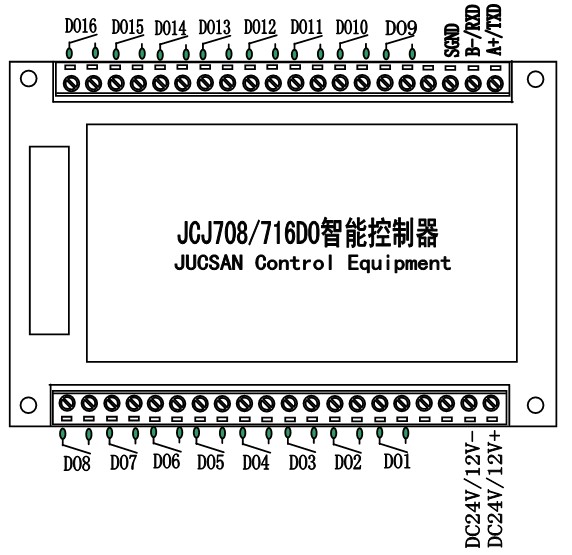

接线说明:
AC/DC24V为采集器供电电源输入端;

WORK为正常工作指示灯;

Com为通讯指示灯;

A+、B-为RS485通讯端子;

TXD、RXD、SGND为RS232通讯端子。

注意:对于无源开关量信号输出,信号输入端子不分正负。





JCJ708/16DO

口口R P       智能控制器



型谱

  说明

JCJ708DO

1-8代表1-8路控制输出

型号说明

JCJ716DO

9-16代表9-16路控输出

型号说明





K=干节点继电器输出AC220V 1A

输出方式

T=高低电平输出(0-12v

输出方式

R

2=RS232        4=RS485

通讯功能





P

1=DC24V  2=AC24V

工作电源

3=DC12V  4=AC12V
