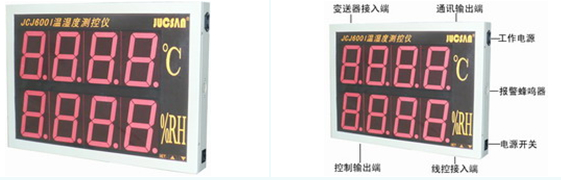

JCJ600I大屏温湿度测控仪采用先进的设计电路,通过触摸按键设定或组态器可以实现对温湿度上、下公共报警输出,长距离线控参数设定,用户操作方便。参数掉电不丢失。仪表外壳采用优质冷轧钢,具有外型美观、坚固耐用的特点,大屏显示采用5英寸/4英寸高亮红色LED 发光管显示,直观醒目,可在50米外看清数值。仪表配合优质温湿度传感器如JCJ100 系列、JCJ200系列可以广泛地应用在不同的温湿度测量、测控领域。
JCJ600I大屏温湿度测控仪可广泛应用在办公室、生产车间、洁净室、图书馆、档案馆、厂房、仓库等各种场合。
主要特点:
采用微电脑作为主控中心,减少了外围部件,提高了可靠性。
采用WATCHDOG电路、软件陷阱与冗余、掉电保护、数字滤波等技术,注重现场容错能力,使整机具有很强的抗干扰能力。
采用双四位LED数码管显示,可分别显示每个回路的测量值。
可带通讯功能,采用总线形式多台显示仪组网上传计算机统一采样监控。
可带声音报警,或温/湿度分别上下限四限控制,并带控制回差设定。
可长距离线控参数设定,操作方便。
技术参数: |
| JCJ600I | 大屏温湿度测控仪表 | 工作电源 | 90~265VAC 50Hz/60Hz | 显示方式 | 双排四位4英寸或5英寸LED数码管 | 显示精度 | 0.5%FS±1个字或0.2%FS±1个字 | 显示范围 | -1999~9999 | 输入信号 | 标准电流 | (4~20)mA | 标准电压 | (0~5)V、(1~5)V、(0~10)V | 通讯输出 | 控制输出:温湿度分别上下限控制输出 | 继电器控制输出 ≤AC250V/5A | 报警输出:仪表内置报警蜂鸣器 | 通讯输出:标准RS232或RS485接口 可选厂家协议或Modbus-RTU协议 | 隔离变送输出:(4~20)mA、(0~10)mA、(0~5)V、1~5)V | 采样周期 | 0.2秒 | 按键设定 | 显示范围、报警设定、偏差校准、回差设定、通讯设置等均可通过仪表设定。 | 通讯波特率 | 300~9600bps内部自由设定 | 通讯地址 | 1~99 | 外形尺寸 | 480×350×50mm (4英寸LED) 550×390×50mm (5英寸LED) | 馈电输出 | DC12V/50mA 、DC24V/50mA | 安装方式 | 壁挂安装 | 重 量 | 4千克 | 功 耗 | ≤15W | 工作环境 | -20~50℃ 湿度≤85%RH |
|

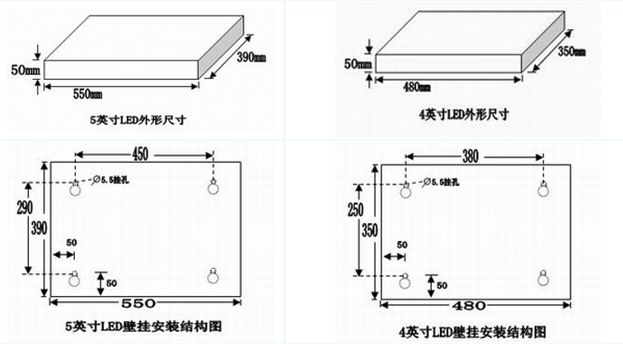

仪表外形尺寸:
产品选择:
附表1 控制输出C口口 (用户根据需要可将每路报警设置为上限或下限报警) |
通道1报警代码说明 | 0=默认无报警 | 1=1路上限报警 | 2=1路下限报警 | 3=1路上限和1路下限报警 | 4=2路上限报警 | 5=2路下限报警 | 7=其它请注明 | | 通道2报警代码说明 | 0=默认无报警 | 1=1路上限报警 | 2=1路下限报警 | 3=1路上限和1路下限报警 | 4=2路上限报警 | 5=2路下限报警 | 7=其它请注明 | |
|
附表2 :变送输出功能(两组变送信号须*相同)B口口如温度变送输出0~5VDC 湿度无变送 则选型为B10 |
温度变送代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 说 明 | 默认为无 | 0~5VDC | 1~5VDC | 0~10VDC | 4~20mA | 0~10mA | 0~20mA | 湿度变送代码 | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 说 明 | 默认为无 | 0~5VDC | 1~5VDC | 0~10VDC | 4~20mA | 0~10mA | 0~20mA |
|
附表3 :选择通讯 |
选型代码 | 00 | 02 | 04 | 23 | 48 | 说 明 | 默认为无 | RS232 (普通协议) | RS485 (普通协议) | RS232 (Modbus-RTU协议) | RS485 (Modbus-RTU协议) |
|
JCJ600I大屏温湿度测控仪 | JCJ600I | S口C口口B口口R口K口口 | 型号 | 型谱 | | S口 | 输入信号 1=(0~5)VDC 2=(0~10)VDC 3=(4~2)0mA 4=(0~10)mA 5=(0~20)mA 9=用户 | | C口口 | 控制输出 见附表1 | | B口口 | 变送输出 见附表2 | | R口 | 通讯与打印功能 见附表3 | | K | 馈电输出 | | 0=默认为无 1=12VDC/50mA 2=24VDC/50mA | | 口 | 仪表外形尺寸 | | 4 | 4英寸LED 480×350×50mm | 5 | 5英寸LED 550×390×50mm |
|
选型说明: |
1、仪表基本功能配置:双通道显示 其它功能如声音报警、控制输出、变送输出、通讯输出等功能为可选项。 2、对于一般场所的温湿度测量,配套变送器为JCJ100S壁挂式温湿度变送器,根据具体要求选择变送器与传感器 3、此仪表可以作为双通道测控仪使用,如双温度测控、压力、液位测控等,只是仪表显示面板的单位和名称作相应改变。 |
