参数说明：窗口指示

PV-测量值显示窗

SV-在限值控制模式下显示设定值；

在定时控制模式下显示倒计时。

HA-备用  LA-备用   OUT-控制输出指示  COM-备用

按键说明:

SET—参数设定键，在设定状态时，用于存贮参数的新设定值并选择下一个设定参数。

▲          —设定值增加键，在设定状态时，用于增加数值。

▼  —设定值减少键，在设定状态时，用于减少数值。

A/M—返回上一参数设定键,在设定状态下,按住2秒钟退出设定状态。

开机自检

⑴按仪表的端子接线图连接好仪表的电源、输入、输出、报警等接线。

⑵仔细检查仪表的接线，正确无误后方可打开电源。

⑶接通电源后仪表上排显示JCJ下排显示601字样然后上排显示HELO,下排显示PASS表示仪表自检通过,如果显示-HH-表示探头或接线故障,仪表采用人机对话形式来输入参数,用各种提示符来提示应输入的数据。

2.参数设定：

⑴在设定状态下,仪表上排显示参数提示符,下排显示设定值；

工作状态下,上排显示测量值（PV窗口）；下排显示设定值或倒计时值（SV窗口）。

⑵如果设定过程中20秒钟不改变参数,仪表自动返回运行。如果设定过程中按住A/M键2s以上，仪表也可以退出设定状态。

⑶按SET键，依次出现下列参数

①Loc现场参数锁定，设定范围on,oFF，设定为on时允许修改后面现场参数②③④⑤，反之不允许。

②AL，报警/控制限值参数,设定范围0-100.0。

③Hy，报警/控制回差参数，设定范围0-100.0。

④ot，允许输出时间，设定范围0-9999。

⑤ct, 禁止输出时间，设定范围0-9999。

⑥cd，菜单密码，上排LED显示上排LED显示-cd-，下排显示1230，用▲键将1230设成1234,进入对应菜单设定，再按SET键,  才进入参数设置状态，输入其他值无效,以防止非技术人员误操作。

注：当输出控制选择设定值控制模式时显示现场参数②③，当输出控制选择定时控制模式时显示现场参数④⑤

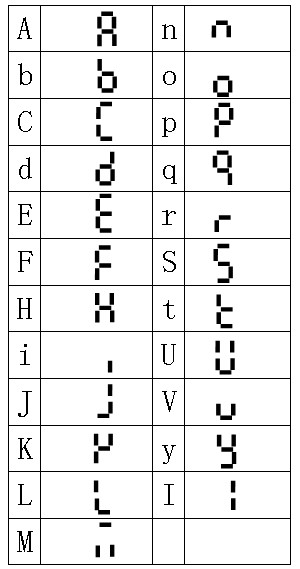

字母符号对照表：

①平移修正oSEt，设定范围-999-999，对测量值进行偏移修正。

计算公式：修正后测量值=修正前测量值+oSEt。

例：修正前测量值为100.0，oSEt为10.0

修正后测量值=100.0+10.0=110.0

②增益修正FSEt，设定范围50.0-200.0，对测量值进行增益修正。

计算公式：修正后测量值=(修正前测量值+oSEt)*FSEt/100.0。

例：修正前测量值为100.0，oSEt为10.0,FSEt为110.0

     修正后测量值=(100.0+10.0)*110.0/100.0=121.0

仪表采用继电器输出方式，控制方式为设定值控制模式与定时控制模式两种。通过t-oP参数进行设定。

1、设定值控制模式控制逻辑说明

①报警方式控制ALo，设定范围HH,LL,oFF,当设定为HH时为上限报警（可用作控制除湿机工作），LL时为下限报警（可用作控制加湿机工作），oFF时不报警（没有控制输出）。

②报警限值AL,设定范围0-100.0。

③报警回差Hy，设置范围为0～100.0，回差为双偏回差。 例：ALo设定为LL，AL设定值80.0，Hy设定值2.0，则当测量值低于80.0-2.0=78.0时加湿机工作，当测量值高于80.0+2.0=82.0时加湿机停止工作。

2、时间控制

①允许输出时间ot，设定范围0-9999。

②禁止输出时间ct，设定范围0-9999。

③时间单位UnIt，设定可选MIn,Sec，Min为分钟，Sec为秒

 例：ot设定值10，ct设定值5，UnIt选择Min，则继电器闭合

输出10分钟，断开输出5分钟，15分钟一周期循环输出。
