JCJ600DD 智能多通道测控仪
产品型号:
产品报价:
产品特点:
JCJ600DD 智能多通道测控仪用于对多组输入信号进行各功能的设置与处理,仪表具有丰富的功能,可对显示范围、报警值、误差校准
  JCJ600DD 智能多通道测控仪的详细资料:

JCJ600DD智能多通道测控仪用于对多组输入信号进行各功能的设置与处理,仪表具有丰富的功能,可对显示范围、报警值、误差校准、变送输出、通讯、打印等功能进行灵活设定。

主要特点:
☆ 采用当今zui先进国际大厂单片机作主机,精减外围部件,提升产品可靠性。
☆ 集多种输入型号、输出方式于一机,满足不同输入、输出要求。
☆ 采用WATCHDOG电路、掉电保护,断电数据不丢失可长期保存融合数字滤波等技术,提高纠错能力。
☆ 多台主机通过串行通讯接口,可以组成网络监测、监控系统。
☆ 对于特殊功能要求,可以通过功能订制来实现。

主要技术指标:

JCJ600DD



工作电源

90~260VAC(开关电源)或24VDC

输入信号

标准电流

(0~10)mA、(4~20)mA、(0~20)mA

标准电压

(0~5)V、(1~5)V、(0~10)V

热 电 偶

K、S、B、T、E、J、N 、WRe3-WRe25

热 电 阻

Pt100、Pt1000、Cu50、Cu100

测量精度

0.5%FS±1个字或0.2%FS±1个字

输出信号

报警输出

继电器控制输出 ≤AC250V/3A

变送输出

(0~5)V、(1~5)V、(4~20)mA、(0~20)mA

通讯输出

标准RS485接口或RS232接口
标准Modbus-RTU协议

打印输出

S232打印接口,可直接连接串行微型打印机可设定仪表时钟、打印开始时间,打印间隔等,特殊功能:如报警打印或其它定制功能。

馈电输出

DC12V/30mA 或 DC24V/30Ma  功 耗:4W

显示范围

-1999~9999

采样周期

0.2S

显示方式

双排LED显示
JCJ600DD4四通道智能测控仪(80×160)0.56英寸
JCJ600DD8八通道测控仪(160×80)0.36英寸

温度补偿

0~50℃冷端温度自动补偿
仪表量程超限或输入信号断路仪表报警提示

通讯波特率

300~9600bps内部自由设定

通讯地址

1~99

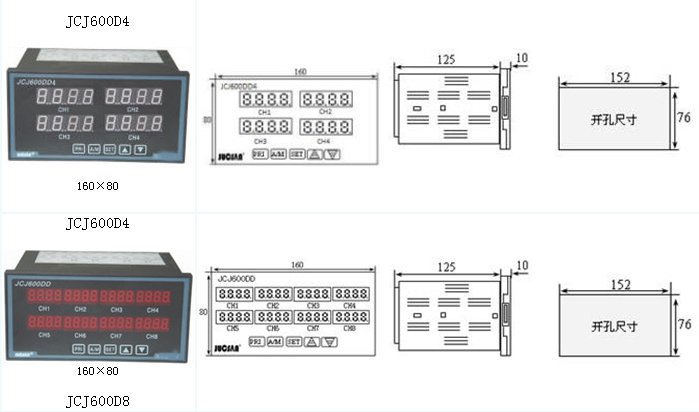

外形尺寸:(单位:mm)

1、宽×高×深: 80×160×125 (竖式) 开孔:76×152
2、宽×高×深: 160×80×125 (横式) 开孔:152×76

参数设定:

☆ 仪表具有多种输入信号供选择,可配接各种变送器、传感器。
☆ 面板轻触式按键进行参数设定:如输入信号、测量范围、报警值、报警回差、误差校准、通讯、打印等。
☆ 参数设定具有密码锁定,防止非专业人员误操作。

产品选型表:

附表1:输入信号参考表S口

选型代码

01

02

03

04

05

06

07

输入信号

Pt100

Cu50

Cu100

Pt1000

K型热电偶

S型热电偶

E型热电偶

显示范围

-200~600℃

-50~150℃

-50~150℃

-200~600℃

0~1300℃

0~1600℃

0~1000℃

选型代码

08

09

10

11

12

13

15

输入信号

B型热电偶

J型热电偶

N型热电偶

T型热电偶

4~20mA

0~10mA

0~20mA

显示范围

450~1800℃

0~1200℃

0~1100℃

0~350℃

-1999~9999

-1999~9999

-1999~9999

选型代码

16

17

18

19

20

21



输入信号

三线制4~20mA

0~5V

1~5V

0~10V

自由输入

特殊信号



显示范围

-1999~9999

-1999~9999

-1999~9999

-1999~9999

-1999~9999

按需订制



附表2 :报警输出参考表 C口

报警代码

说 明

0=默认为无报警

1=1路上限报警

2= 1路下限报警

3=1路上限和1路下限报警

4=2路上限报警

5=2路下限报警

6=3路报警

7=4路报警

对于3路和4路报警,注明具体报警输出形式

用户根据需要可将每路报警设置为上限或下限报警



附表3 :变送输出功能

变送代码

0

1

2

3

4

5

6

说 明

默认为无

0~5VDC

1~5VDC

0~10VDC

4~20mA

0~10mA

0~20mA

附表4 :选择通讯或打印功能

选型代码

00

02

04

23

说 明

默认为无

RS232(普通协议)

RS485(普通协议)

RS232(Modbus-RTU协议)

选型代码

11

12

13

48

说 明

打印接口

配套台式微型打印机

测控打印一体机

RS485(Modbus-RTU协议)

备注

通讯和打印二者只能选其一,不能同时具有。



JCJ600DD4智能四通道测控仪

JCJ600DD4

SCBRKP

型号

型谱













外形尺寸(*)    H=160*80横式    S=80*160竖式











S

输入信号(见JCJ600D选型附表1











C

报警输出 (可选择04路报警输出,默认无报警)



B

变送输出 (可选择04路变送输出,默认无变送)



R

通讯与打印功能  JCJ600D选型附表4 (默认无)



K

馈电输出



0=无馈电(默认)1=12VDC/30mA  2=24VDC/30mA

P

工作电源0=90265VAC(默认) 2=24VDC



JCJ600DD8智能八通道测控仪

JCJ600DD8

SCBRKP

型号

型谱







S

输入信号(见JCJ600D选型附表1











C

报警输出 (可选择08路报警输出,默认无报警)



B

变送输出 (可选择04路变送输出,默认无变送)



R

通讯与打印功能  JCJ600D选型附表4 (默认无)



K

馈电输出



0=无馈电(默认) 1=12VDC/30mA    2=24VDC/30mA

P

工作电源0=90265VAC(默认) 2=24VDC

选型说明:(适用于JCJ600DD4和JCJ600DD8)

1、仪表输入信号默认为统一信号输入。
2、一种以上输入信号的,请输入相应的信号代号,并注明每种信号的相应路数(需订制)。
3、对于变送输出,根据用户要求订制, B口口,*个“口”输入变送器的通道数,
   后一个“口”输入变送输出信号的类型
(变送信号为统一一种信号)
4、仪表其它功能要求,可按需订制。
