JCJ300B温湿度测量仪，可以与温湿度变送器配套使用，或者内置温湿度变送器，直接和各种温湿度探头如F型、G型、H型I型、J型、K型等配合使用（详见JCJ200A分体式温湿度变送器中的介绍），用于不同环境的温湿度测量。
为了给其它设备提供信号，JCJ300B温湿度测量仪可变送输出4～20mA信号（可选项）；或提供数字输出接口（RS232或RS485接口），以满足数字通讯功能要求。本产品采用壁挂式安装，方便安装、携带；产品功能组合灵活、丰富，非常适于楼宇监测、生产工厂、车间、药厂、库房等各种场现场测量显示、多点温湿度监测等各种温湿测量场所。
应用场合:
JCJ300B壁挂式温湿度测量仪表适用于办公室、超 市、档 案室、图书馆、生产车间、仓库、机房、户外及工业现场测量等场合。 JCJ300B还可内置RS232或RS485通讯接口，实现数字通讯功能。
技术参数:
JCJ300B | 湿 度 | 温 度 |
基本误差 | 0.2%F.S±1个字 |
分 辨 率 | 0.1 %RH | 0.1℃ |
显示范围 | 0～100 | -199～999 |
输入信号 | 1、0～5V 2、0～10V 、配接各种探头 |
显示方式 | 高亮红色LED显示 |
LED字高 | 15×8mm |
测量范围 | 0～RH | 0～50℃， 0～80℃
-20～60℃，-40～80℃ |
准
确
度 | * | 温度 | ±0.5℃(0～50℃) |
湿度 | ±2%RH（20～90%RH,20℃无凝露） |
B级 | 温度 | ±0.5℃(0～50℃) |
湿度 | ±3%RH（20～90%RH,20℃无凝露） |
变送输出 | 4～20mA(可选项) |
数字通讯 | 1、RS232 2、RS485 |
供 电 | 220VAC±10% 50Hz/60Hz（默认）
24VDC/AC±10% 12VDC/AC±10% |
馈 电 | DC 12V/30mA 或 DC 24V/30mA |
工作环境 | 温度：-40～80℃ 湿度：<90%RH |
| | 功 耗 | 4W |
外 壳 | ABS灰色 155×130×58mm |
安装方式 | 壁挂式安装 （葫芦孔Φ10） |

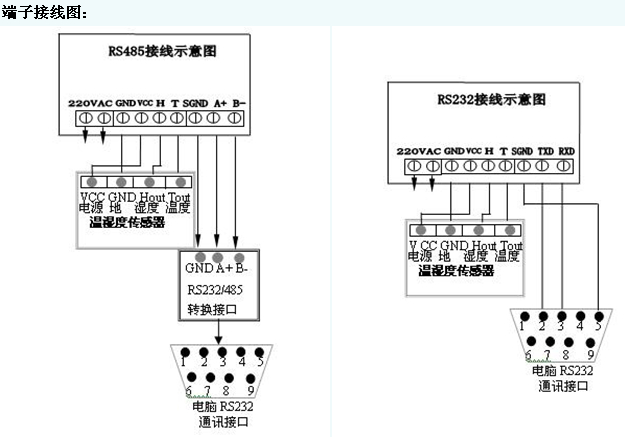

| 接线说明： |
仪表工作电源默认为交流220VAC（以所订产品说明书为准）
GND：直流地 VCC：直流电源12~24V
H：湿度信号输入 T：温度信号输入
对于温湿度传感器：Tout：温度信号输出 Hout：湿度信号输出
对RS232或RS485信号可参照接线图和相关设备相连即可。
其它接线说明见配套产品说明书 |

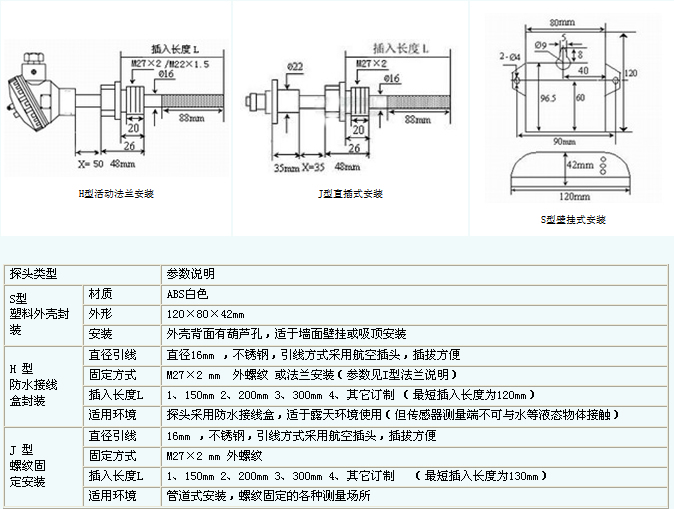

| 可选探头: |
|
变送器配套传感器探头参数说明： |
JCJ300B温湿度变送器提供了丰富的传感器探头，以满足不同温湿度测量现场的测量与安装。
与变送器配套的传感器探头可以分为以下几类：
壁挂安装式：F型、G型、S型
管道式：J型、I型、K型、H型 |
产品选型:
JCJ300B温湿度测量仪 |
型 号 | 型谱 | 选型说明 |
JCJ300B | T口H口口B口R口P口 | 1、 仪表工作电源默认为 220VAC，其它电源请注明。 2、 仪表可以直接与选型中各种温湿度传感器探头配套使用，或者接收JCJ100、JCJ200系列温湿度变送器的模拟信号（标准电压信号），用户可根据需要选择不同的配套形式。 3、仪表的变送输出功能和 通讯功能不能同时选 择，二者只能选其一。 4、仪表通讯协议和JCJ100N数 字温湿度变送器通讯协议*， 具体参照相应介绍。 5、JCJ300B可以作为单温 或单湿度测量仪使用。 单温度型号： JCJ300BT口口B口R口 单湿度型号： JCJ300BH口口B口R口 6、传感器与显示仪表之间导线 长度默认为3米，其它长度 请注明。 7、特殊功能可协商订制。 |
| T口 | 温度量程 |
1 | 0～50℃ |
2 | 0～80℃ |
3 | -20～60℃ |
4 | -40～80℃ |
9 | 其它量程请注明 |
H口 | 湿度准确度 |
1 | ±3%RH（默认） |
2 | ±2%RH |
口 | 传感器探头（详见JCJ200A分体式温温度变送器配套探头） |
F | 壁挂安装，塑料外壳 |
H | 螺纹安装，管状探头 |
S | 壁挂安装，塑料外壳 |
G | 壁挂安装，不锈钢外壳 |
I | 法兰安装，管状探头 |
J | 螺纹安装，管状探头 |
K | 直插式，管状探头 |
P | 耐压型探头 |
B口 | 变送输出 |
0 | 无（默认） |
1 | 变送4～20mA |
R口 | 通讯功能 |
0 | 无（默认） |
2 | RS-232 |
4 | RS-485 |
P口 | 工作电源 |
0 | 默认220VAC |
1 | 12VDC |
2 | 24VDC |
