JCJ800P法兰式液位变送器采用干式陶瓷电容压力传感器，陶瓷电容压力传感器具有较强的抗腐蚀性、耐磨损性和抗冲击性等特点。法兰固定的安装方式非常适合用于对非密闭场所的粘稠或浆状介质或富含颗粒介质的测量。
产品特点：
采用先进电路处理技术，性能稳定、高灵敏度；多种量程，；采用进口的陶瓷电容芯片，适用于各种测量介质；测量准确度度高，可达0.1%；具有很强 的抗干扰能力和很低的温漂；过载能力强，可达量程的几十倍，甚至百倍。
性能参数：
测量介质：气体、液体、油、粘稠状或颗粒状介质
测量形式及范围：
表压（G）---zui大(0～7)MPa, zui小(0～2)KPa
绝压（A）---zui大(0～7)MPa, zui小 (0～4)KPa
负压（B）---(-0.1～7)MPa, zui小(-2～2 )KPa
精度等级：0.1%、0.2%、0.5%
过载能力：量程的5～100倍(过载能力与量程有关)
长期稳定性：小于0.1%FS/年
供电电源：15～36 VDC（标定电压24VDC）
输出信号：(4～20)mA、（0～10/20）mA（0～5）V、（1～5）V、（0～10）V
工作温度：（-40～80）℃， 补偿温度：（-20～70）℃

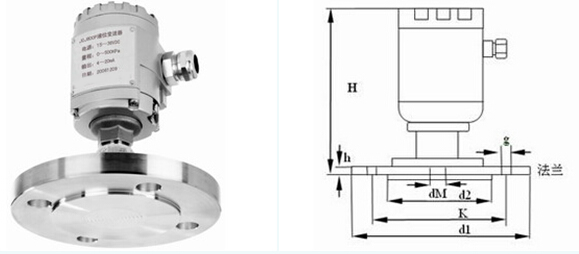

法兰数据表（单位mm） |
公称直径
DN | 总高
H | 隔膜直径
dM | 凸体直径
d2 | 法兰螺孔
中心距K | 法兰直径
d1 | 孔径
g | 法兰厚度
h | 25 | 165 | 27 | 55 | 76 | 103 | 8×14 | 14 | 50 | 171 | 27 | 99 | 125 | 165 | 8×18 | 20 | 80 | 175 | 27 | 132 | 160 | 200 | 8×18 | 24 |
|
产品选型表： |
JCJ800P口S口 P口F口 法兰式液位变送器 | JCJ800P | （0～0.5～7MPa） | | 口 | 测量形式 G、表压 A、压力(0～7MPa) B、密封压力（注明参考压力值） | | S口 | 输出信号1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明 | | | P口 | 准确度 2、0.25% 5、0.5% | | F口 | 法兰规格 2、DN25 5、DN50 8、 DN80 0、其它规格 |
|
选型说明： |
1、注明压力测量范围，对于一些特殊介质，注明介质的密度。
2、选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制。
3、产品安装于多雷雨地区时，订货时应注明“防雷”，建议用户在现场安装
防雷击保护装置，并确信品及电源接地。 |
