1、热电偶探头应用
防爆热电偶通常和显示仪表、记录仪表、电子计算等配套使用。防爆热电偶直接测量生产现场存在碳氢化合物等爆炸物的0°C~1300°C范围内液体、蒸汽和气体介质以及固体表面温度。
2、热电偶探头特点
·多种防爆形式，防爆性能好；
·压簧式感温元件，抗振性能好；
·测温范围大；
·机械强度高，耐压性能好；
3、热电偶探头工作原理
防爆热电偶是利用间隙隔爆原理，设计具有足够强度的接线盒等部件，将所有会产生火花，电弧和危险温度的零部件都密封在接线盒腔内，当腔内发生爆炸时，能通过接合面间隙熄火和冷却，使爆炸后的火焰和温度传不到腔外，从而进行隔爆。
4、热电偶探头主要技术参数
产品执行标准
IEC584
IEC1515
GB/T16839-1997
JB/T5518-91
GB3836
5、常温绝缘电阻
防爆热电偶在环境温度为20±15°C，相对湿度不大于80%，试验电压为500±50V（直流）电极与外套管之间的绝缘电阻>1000Ω.m
6、取证一览表
防 爆 级 别 | 防 爆 证 号 | 认 证 机 构 |
d‖BT4 | GYB96450 | NEPSI |
d‖BT4 | GYB96453 | NEPSI |
d‖CT5 | GYB98339 | NEPSI |
d‖CT5 | GYB97197 | NEPSI |
ia‖CT6 | GYB99412 | NEPSI |
7、测量范围及允差
型 号 | 分度号 | 允 差 等 级 |
I | II |
允差值 | 测温范围°C | 允差值 | 测温范围°C |
WRN | K | ±1.5°C | -40~+375 | ±2.5 °C | -40~+333 |
±0.004ltl | 375~1000 | ±0.0075 ltl | 333~1200 |
WRM | N | ±1.5°C | -40~+375 | ±2.5°C | -40~+333 |
±0.004 ltl | 375~1000 | ±0.0075 ltl | 333~1200 |
WRE | E | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004 ltl | 375~800 | ±0.004 ltl | 333~900 |
WRF | J | ±1.5°C | -40~+375 | ±1.5°C | -40~+333 |
±0.004 ltl | 375~750 | ±0.004 ltl | 333~750 |
WRC | T | ±1.5°C | -40~+125 | ±1°C | -40~+133 |
±0.004 ltl | 125~350 | ±0.0075 ltl | 133~350 |
8、防爆分组形式
9、电气设备类型
I类------煤矿井下用电气设备
II类-----工厂用电气设备
10、防爆等级
防爆热电偶的防爆等级按其使用于爆炸性气体混合物zui大安全间隙分为A B C三级。
类 别 | 级 别 | zui大试验安全间隙（MESG）mm |
II | A | 0.9≤MESG |
B | 0.5 |
C | MESG≤0.5 |
11、温度组别
防爆热电偶的温度组别按其外露部分允许zui高面温度分为T1—T6
温 度 组 别 | 允许zui高表面温度 ℃ |
T1 | 450 |
T2 | 300 |
T3 | 200 |
T4 | 135 |
T5 | 100 |
T6 | 85 |
12、防爆级别
EXdII□T□
EXiaII□T□
防护等级:IP65

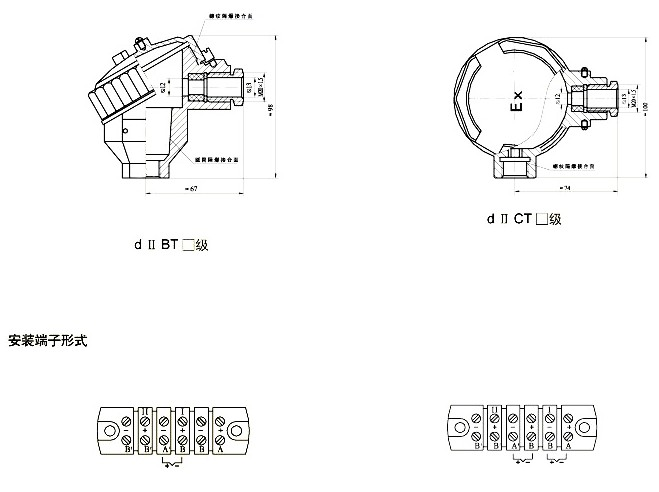

13、接线盒形式
14、型号命名方法
型号 | 说明 |
W | | 温度仪表 |
| R | | 热电偶 |
| M | 感温元件材料 | 镍铬硅—镍硅 |
| N | 镍铬—镍硅 |
| E | 镍铬—铜镍 |
| C | 铜—铜镍 |
| F | 铁—铜镍 |
| 无 | 偶丝对数 | 单支 |
| 2 | 双支 |
| 1 | 安装 固定 形式 | 无固定装置 |
| 2 | 固定螺纹 |
| 4 | 活动法兰 |
| 5 | 活络管接头式 |
| 6 | 固定螺纹锥式 |
| 7 | 直形管接头式 |
| 8 | 固定螺纹管接头式 |
| 9 | 活动螺纹管接头式 |
| 4 | 接线盒形式 | 防爆式 |
| 0 | 保护管直径 | ￠16 |
| G | 工作端形式 | 变截面 |
防爆热电偶WRN2-240G型号示例
15、选型须知
a 型号
b分度号
c防爆等级
d精度等级
e安装固定形式
f保护管材质
g长度或插入深度
